Сучасні інженерні рішення дозволяють трансформувати уявлення про домашній затишок, де підлогове обігрівання займає провідну роль як високоефективне джерело тепла. Фізика процесу базується на принципі випромінювання: найбільш прогріте повітря зосереджується біля ніг, а на рівні голови залишається комфортно прохолодним. Така система забезпечує стабільний мікроклімат, виключає появу протягів і дозволяє відмовитися від громіздких радіаторів, суттєво заощаджуючи енергоресурси.
Різновиди та технічні особливості систем обігріву
Технології підлогового опалення поділяють на дві великі групи залежно від використовуваного енергоносія та способу його передачі до фінішного покриття. Гідравлічна система працює на основі циркуляції гарячої води, тоді як електрична перетворює струм на теплову енергію через опір провідника або інфрачервоне випромінювання. Кожен тип має унікальну архітектуру, що визначає складність проєктування та подальшу автономність роботи в загальній мережі будинку.
Обидві системи складаються з функціональних вузлів, які забезпечують генерацію, розподіл та контроль температурного режиму в приміщеннях. Вибір конкретного варіанта залежить від типу будівлі та доступних енергоресурсів.
Складові компоненти систем:
- Водяна підлога. Трубопровід для теплоносія, змішувальний вузол із насосом, розподільчий колектор та джерело нагріву (котел).
- Електричний кабель. Резистивний або саморегулюючий провід, який монтується безпосередньо в товщу стяжки.
- Нагрівальні мати. Тонкий кабель, закріплений на скловолоконній сітці для швидкого укладання в шар плиткового клею.
- Інфрачервона плівка. Ультратонка полімерна основа з вуглецевими смугами для «сухого» монтажу під ламінат або лінолеум.
Гідравлічні рішення ідеально комбінуються з конденсаційними котлами та тепловими насосами, демонструючи високу економічність при великих площах. Електричні варіанти частіше використовуються як допоміжний комфортний обігрів завдяки простоті локального керування.
Як вибрати тип підлоги для різних приміщень
Вибір конкретної інженерної схеми залежить від конструктивних можливостей будівлі та юридичних норм. У багатоквартирних будинках із централізованим опаленням встановлення водяної підлоги часто заборонено через ризик розбалансування гідравліки всього стояка, тому там пріоритет надається електричним системам. У приватних котеджах водяний контур є раціональнішим вибором для основного опалення, оскільки він дозволяє інтегрувати різні джерела енергії — від газу до сонячних колекторів.
| Параметр порівняння | Водяна система | Електрична система |
|---|---|---|
| Складність монтажу | Висока (потрібні навички сантехніка) | Середня/Низька |
| Висота підйому підлоги | 8 — 15 см | 0.5 — 5 см |
| Сумісність із квартирами | Обмежена (тільки автономне опалення) | Повна |
| Вартість експлуатації | Нижча (при великих площах) | Вища (залежить від тарифів на світло) |
Для санвузлів та кухонь невеликої площі логічніше використовувати нагрівальні мати, які не потребують підйому рівня підлоги. Якщо ж завдання стоїть у повному обігріві заміського будинку, водяна підлога виграє за рахунок теплової інерційності бетонної плити, яка довго тримає температуру навіть після вимкнення котла.
Матеріали та необхідні комплектуючі
Для створення надійної гідравлічної мережі використовують труби діаметром 16 мм або 20 мм, виготовлені з пошитого поліетилену (PEX) із кисневим бар’єром або металопластику. Ключовим органом керування є колекторна група, оснащена витратомірами для балансування петель та термостатичними клапанами. Якщо система підключається до високотемпературного котла, обов’язковим є встановлення триходового змішувального вузла, який знижує температуру води перед подачею в контури.
Перелік додаткових матеріалів:
- Демпферна стрічка. Спінений поліетилен товщиною 5 — 10 мм для обклеювання периметра приміщення.
- Пластифікатор. Спеціальна добавка для бетону, що підвищує його еластичність і теплопровідність.
- Армуюча сітка. Металеві або пластикові карти з вічком 50 — 100 мм для стабілізації стяжки.
- Такелаж. Скоби-якірці, монтажні планки або пластикові хомути для фіксації елементів нагріву.
Електричні системи потребують обов’язкового встановлення терморегулятора — механічного, цифрового або Wi-Fi моделі. Важливо передбачити якісну проводку відповідного перерізу, здатної витримати потужність усіх нагрівальних матів. Використання професійних пластифікаторів у розчині стяжки критично важливе, оскільки звичайний бетон може розтріскатися під дією постійних циклів нагріву та охолодження.
Підготовка основи та теплоізоляція
Монтаж розпочинається з ретельного вирівнювання чорнової основи. Будь-які значні нерівності або перепади, що перевищують 5 мм на два погонних метри, повинні бути усунені за допомогою самовирівнювальних сумішей або локального шліфування, інакше виникає ризик утворення повітряних кишень під теплоізоляцією.
Наступним етапом є створення теплового бар’єра, який спрямовує потік енергії вгору. Найкращим матеріалом для цього є екструдований пінополістирол зі щільністю не менше 35 кг/м³, оскільки він не деформується під вагою бетонної стяжки. Для приміщень над підвалом або на перших поверхах товщина плит має становити мінімум 50 — 100 мм, тоді як для міжповерхових перекриттів достатньо 20 — 30 мм.
Окрему увагу приділяють гідроізоляції та відбиваючим шарам. При встановленні інфрачервоної плівки використовують лавсанову або поліпропіленову підкладку, яка не проводить струм, але ефективно віддзеркалює промені. По всьому периметру кімнати обов’язково закріплюють демпферна стрічку на висоту, що трохи перевищує планований рівень чистової підлоги, для компенсації температурного розширення.

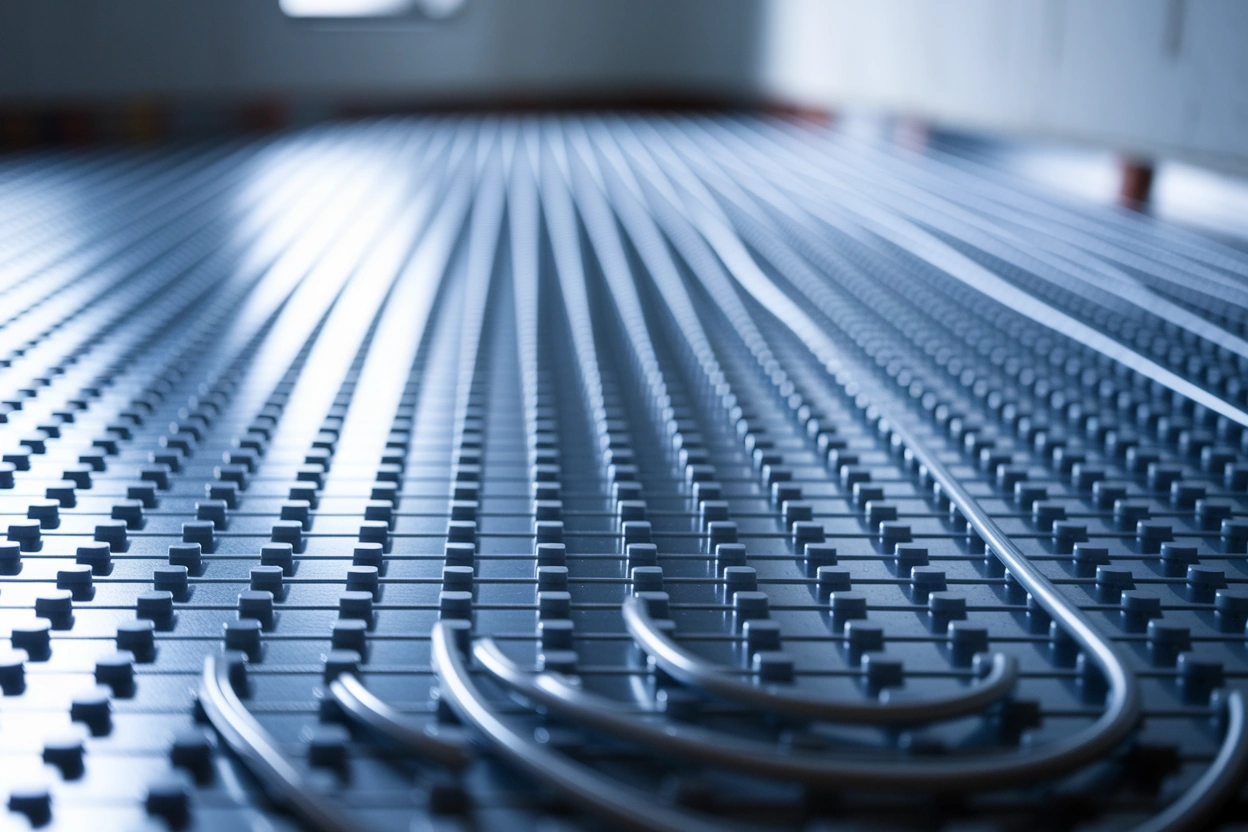

Монтаж гідравлічного контуру

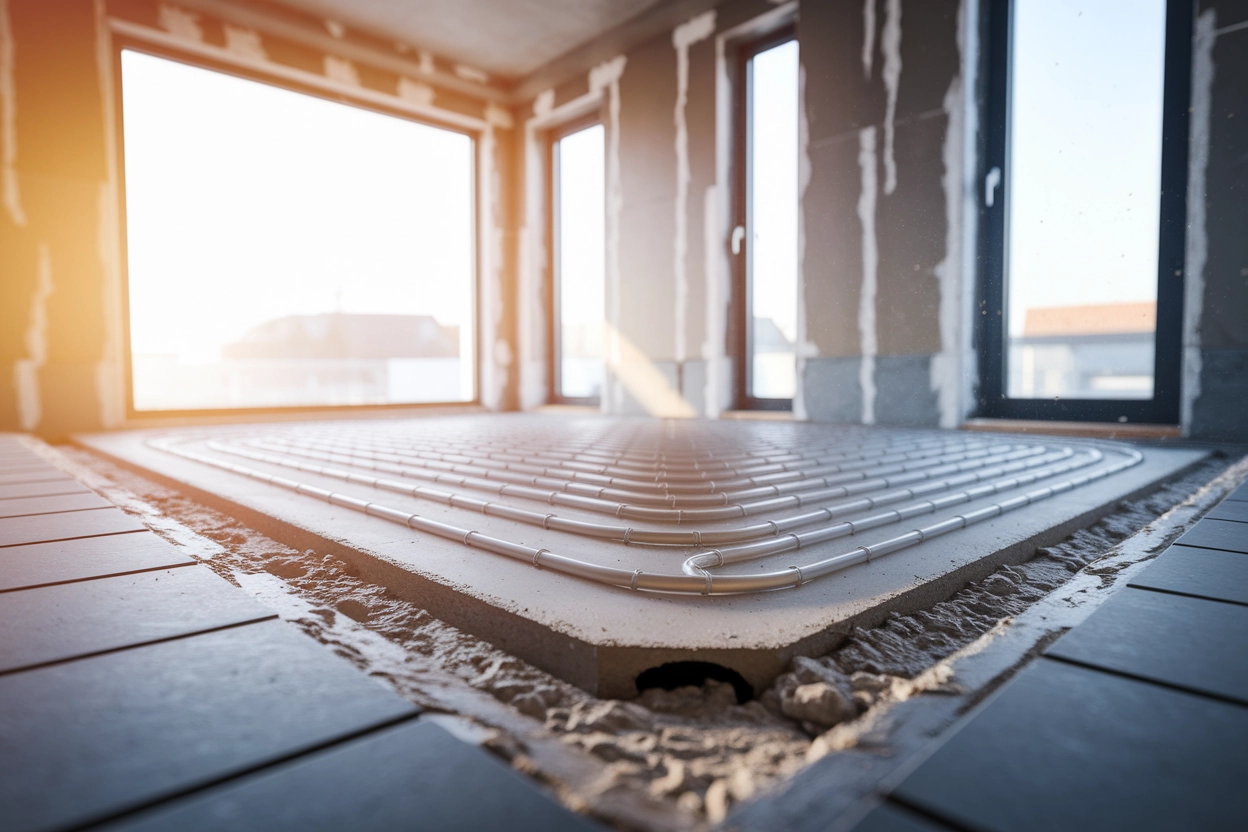

Укладання труб проводиться за заздалегідь розрахованою схемою. Найбільш рівномірний прогрів забезпечує метод «равлика», коли подаюча та зворотна лінії йдуть паралельно, що дозволяє чергувати гарячі та охолоджені ділянки. Метод «змійки» простіший у реалізації, але створює градієнт температур, де одна частина кімнати значно тепліша за іншу, тому його частіше застосовують у вузьких коридорах або санвузлах.
Технічні регламенти укладання:
- Крок контуру. Зазвичай становить 10 — 15 см у крайових зонах біля вікон та 20 см у центрі приміщення.
- Довжина петлі. Для труби 16 мм рекомендований максимум — 80 — 100 м, для 20 мм — до 120 м.
- Технологічні відступи. Труба повинна знаходитися на відстані не менше 15 см від зовнішніх стін та меблів, що стоять стаціонарно.
Після розкладки труби підключають до розподільчого колектора за допомогою євроконусів. У колекторній шафі також монтують вузол підмішування, завдання якого — підтримувати температуру теплоносія в межах 35 — 45°C. Вищі показники можуть призвести до перегріву фінішного покриття та дискомфорту при ходьбі босоніж.
Особливості встановлення електричних елементів
При роботі з електричним кабелем важливо заздалегідь визначити зони, де буде стояти сантехніка або меблі без ніжок, оскільки в таких місцях нагрів не монтується через ризик локального перегріву. Кабель кріпиться до сітки з рівномірним кроком, який розраховується виходячи з необхідної потужності: від 120 Вт/м² для комфортного підігріву до 180 Вт/м² для основного опалення в холодних приміщеннях, таких як засклені балкони.
Категорично заборонено вкорочувати нагрівальний кабель резистивного типу, оскільки це призводить до зміни його опору та неминучого виходу з ладу. Датчик температури підлоги завжди розміщують у жорсткій гофрованій трубці між витками кабелю, щоб у разі несправності його можна було легко витягнути та замінити без демонтажу покриття.
Випробування та заливка стяжки
Перед початком бетонних робіт система обов’язково проходить етап опресування. У контури закачують воду або повітря під тиском, який перевищує робочий мінімум у півтора раза (приблизно 4 — 6 бар), і залишають на 24 години. Якщо манометр не фіксує падіння показників, це підтверджує герметичність усіх з’єднань і відсутність механічних пошкоджень труб, отриманих під час монтажу.
Заливка проводиться при заповнених теплоносієм трубах під робочим тиском, щоб мінімізувати деформаційні напруження. Використовується цементно-піщаний розчин марки М300 із додаванням фіброволокна та пластифікатора, що робить бетон міцним і теплопровідним.
Вимоги до стяжки:
- Висота шару. Над верхнім краєм труби або кабелю має бути від 3 до 5 см розчину для рівномірного розподілу тепла.
- Монолітність. Необхідно уникати повітряних порожнин, які працюють як ізолятор і знижують ККД системи.
- Період висихання. Повне ствердіння триває 28 діб, протягом яких вмикати обігрів категорично заборонено.
Сумісність із фінішним покриттям
Ефективність обігріву напряму залежить від здатності фінішного матеріалу пропускати тепло. Найкращим варіантом вважається керамічна плитка, натуральний камінь або керамограніт — вони мають високу теплопровідність і працюють як акумулятор енергії. Такі матеріали не бояться перепадів температур і найбільш гігієнічні в поєднанні з нижнім підігрівом.
При виборі ламінату або лінолеуму необхідно звертати увагу на спеціальне маркування від виробника, яке підтверджує сумісність із теплими підлогами. На упаковці зазвичай зображена піктограма Warm Wasser або відповідний температурний індекс. Важливо пам’ятати, що такі матеріали мають вищий опір теплопередачі, тому прогрів приміщення відбуватиметься трохи повільніше.
Для паркету та масивної дошки існують жорсткі обмеження щодо температурного режиму. Деревина — це «живий» матеріал, який при надмірному нагріванні втрачає вологу, що призводить до появи тріщин і розсихання швів. Температура поверхні підлоги в такому випадку не повинна перевищувати 26 — 27°C.
Килимові покриття також можна використовувати, але вони повинні бути тонкошаровими. Товстий ковролін із високим ворсом виступає потужним теплоізолятором, що змушує систему працювати на підвищених потужностях і знижує загальну енергоефективність опалення в будинку.
Створення ефективного підлогового опалення — це комплексне завдання, успіх якого залежить від правильного розрахунку тепловтрат та суворого дотримання послідовності технологічних етапів. Вибір між водяною та електричною моделлю диктується наявними комунікаціями та бюджетом, проте в обох випадках економія на теплоізоляції чи якості контролерів призведе до надмірних витрат у майбутньому. Ретельний підхід до монтажу та виважене введення системи в експлуатацію гарантують надійну роботу обладнання протягом десятиліть, забезпечуючи дім рівномірним та природним теплом.
