Відкатні ворота власноруч: від фундаменту до автоматики

Відкатні ворота консольного типу здобули величезну популярність в Україні завдяки своїй надійності та компактності. Головна перевага такої системи полягає у відсутності нижніх та верхніх напрямних у самому прорізі, що робить конструкцію ідеальною для експлуатації в зимовий період, коли сніг або лід могли б заблокувати рух стулки. Це раціональне рішення для приватних будинків з обмеженим простором перед в’їздом.

Проте довговічність і легкість ходу напряму залежать від точності інженерних розрахунків на початковому етапі проєктування. Необхідно враховувати не лише ширину проїзду, а й вітрові навантаження, вагу обшивки та інерційні сили, що діють на роликові опори. Тільки правильний підбір фурнітури та дотримання технології монтажу гарантують, що важка металева конструкція працюватиме тихо та плавно протягом десятиліть без потреби у дорогому ремонті.

Механізм руху та ключові вузли консольної системи

Консольна система працює за принципом противаги: полотно воріт утримується в повітрі за допомогою роликових опор, розташованих на бетонному фундаменті збоку від проїзду. Під час відкриття стулка зсувається вздовж паркану, не торкаючись поверхні землі в самому отворі, що позбавляє власника необхідності постійно чистити сніг для виїзду авто.

Основні компоненти комплекту фурнітури:

• Напрямна балка. Сталевий профіль складної форми, який приварюється до нижньої частини рами і служить рейкою для роликів.
• Роликові каретки. Дві опори з підшипниками, що фіксуються на фундаменті та забезпечують переміщення всієї конструкції.
• Нижній уловлювач. Приймальне гніздо на нагірному стовпі, яке знімає навантаження з роликів у закритому положенні.
• Верхній уловлювач. Елемент, що фіксує верхній край стулки, запобігаючи її розхитуванню під дією сильного вітру.
• Кінцевий ролик. Встановлюється всередині балки та забезпечує плавний заїзд воріт у нижню пастку.
• Верхні ролики. Підтримують полотно у вертикальному положенні, не даючи йому завалитися під час руху.

Уся система базується на взаємодії напрямної рейки та роликових опор. Коли ворота рухаються, балка ковзає по каретках, які залишаються нерухомо закріпленими на фундаменті. Важливо використовувати якісні підшипники з гумометалевими пильовиками, оскільки вони працюють у агресивному середовищі під відкритим небом. Навіть незначне заклинювання одного ролика може призвести до швидкого зносу всього механізму або виходу з ладу автоматики.

Якість фурнітури визначає ресурс воріт. Чорний метал напрямної повинен мати чітку геометрію без викривлень по всій довжині, а товщина стінки має відповідати вазі полотна. Використання дешевих комплектів із тонкого металу призводить до розгинання балки, через що ворота починають «клювати» носом, не потрапляючи в уловлювачі, що створює надмірне навантаження на всі вузли системи.

Розрахунок габаритів та ваги конструкції

Першим кроком у проєктуванні є визначення загальної довжини воріт. Оскільки система консольна, вона потребує «хвостової» частини (противаги), яка зазвичай займає 40–50% від ширини чистого проїзду. Це необхідно для рівноваги конструкції.

Вага обшивки безпосередньо впливає на вибір силових елементів. Якщо ви плануєте використовувати легкий профнастил, достатньо комплекту фурнітури до 400 кг. Проте, якщо ворота будуть оздоблені кованими елементами, деревом або важкими сендвіч-панелями, вага конструкції може легко перевищити 500 кг. У такому разі обов’язково обирають посилену серію (до 800 кг) з більшими роликами та товстостінною балкою, щоб уникнути деформації металу під статичним тиском.

Довжина противаги може бути скоригована залежно від вільного місця вздовж паркану. У разі критичного браку простору допускається виготовлення прямокутної противаги (замість трикутної), але це вимагає обтяження хвостової частини для компенсації плеча важеля. Завжди краще залишити невеликий запас по довжині, ніж зробити ворота занадто короткими, що спричинить швидкий знос роликових опор через надмірне зусилля на виривання каретки з фундаменту.

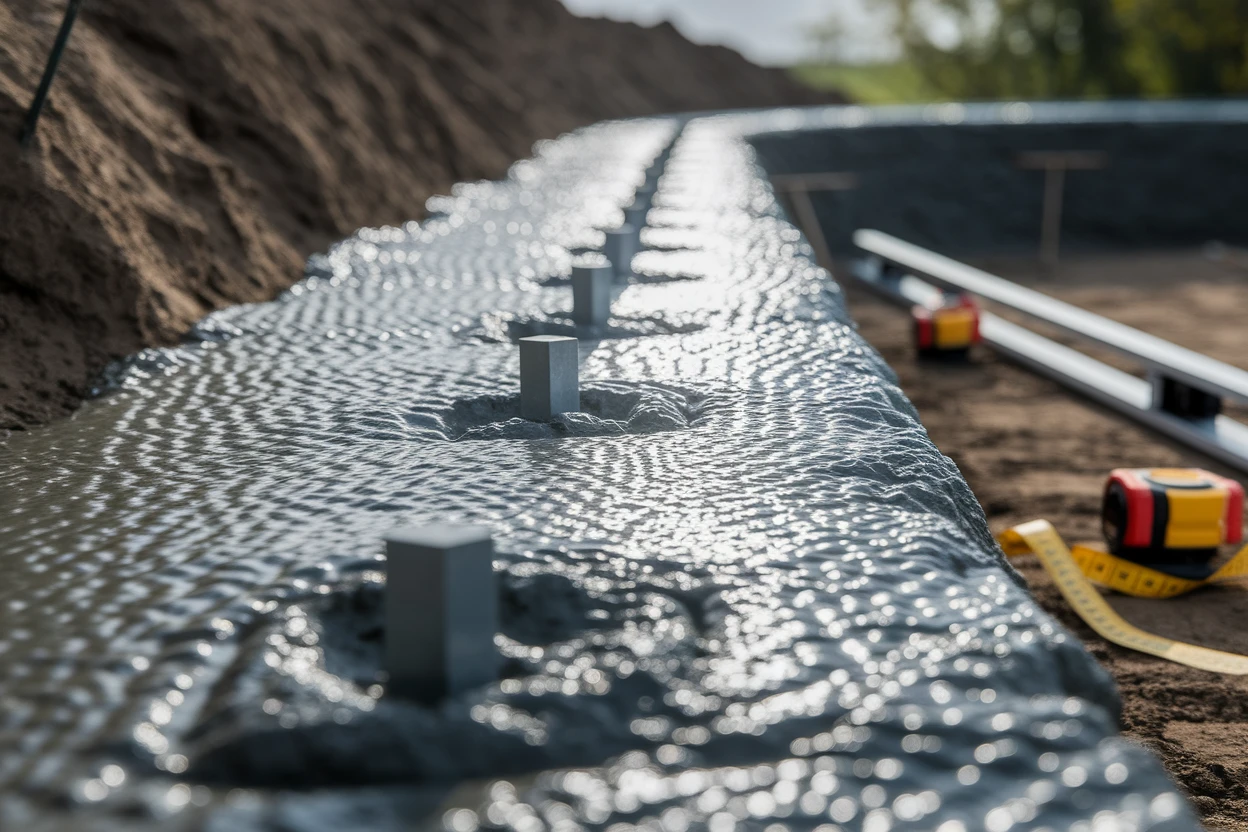

Облаштування фундаменту та монтаж закладної деталі

Основою надійності відкатних воріт є бетонний фундамент, який утримує навантаження від усієї консолі. Траншея для нього копається збоку від проїзду в бік відкриття воріт. Глибина ями повинна бути на 20–30 см нижче рівня промерзання ґрунту (в Україні це зазвичай 1–1.2 м), щоб сезонні коливання землі не призвели до перекосу конструкції. Довжина фундаменту має становити половину ширини світлового прорізу.

Порядок встановлення закладної деталі:

1. Виготовлення банкетки. Береться швелер №16 чи №20, до якого приварюються ніжки з арматури діаметром 10–12 мм.
2. Встановлення у траншею. Швелер виставляється по рівню чистої підлоги майбутнього проїзду, щільно притискаючись до стовпа.
3. Армування. Створення каркаса, який зв’яже металевий швелер із бетонним масивом для запобігання вібраціям.
4. Бетонування. Заливка розчином марки не нижче М250 з обов’язковим вібруванням для видалення повітря.

Після заливки бетону необхідно витримати технологічну паузу. Хоча суміш тужавіє за добу, повну міцність вона набирає протягом 28 днів. Проте встановлення воріт можна починати вже через 7–10 днів за теплої погоди. Важливо стежити, щоб поверхня швелера була ідеально горизонтальною, оскільки будь-який нахил змусить ворота самовільно відкриватися або закриватися під дією власної ваги.

Окрему увагу приділіть виводу кабелів для автоматики. Навіть якщо зараз ви плануєте відкривати ворота вручну, закладіть у фундамент гофротруби з протяжкою під силовий кабель та фотоелементи. Згодом, коли ви захочете встановити електропривід на сайт novi-vorota.com.ua або придбати його на olx.ua, вам не доведеться руйнувати готове покриття чи бетонну основу для прокладання дротів.

Вимоги до стовпів та стабілізація опор

Опорні стовпи повинні витримувати вітровий тиск на стулку та забезпечувати нерухомість уловлювачів. Найкращим варіантом є використання цегляних колон із внутрішнім осердям із труби або швелера. Якщо стовпи металеві, використовують профільну трубу перерізом не менше 80х80 мм або 100х100 мм із товщиною стінки 3–4 мм. Головна задача — виключити будь-яке хитання опор при сильних поривах вітру.

Для цегляних стовпів критично важливо заздалегідь передбачити металеві заставні деталі (сталеві пластини), приварені до внутрішньої труби. На ці пластини згодом кріпитимуться верхні ролики та уловлювачі.

Якщо стовпи вже готові, а заставних немає, доводиться використовувати анкерне кріплення або наварювати додаткові металеві стійки (нащільники). Вертикальність опор перевіряється виском або рівнем з високою точністю. Найменший відхил стовпа, на якому розміщені уловлювачі, призведе до того, що ворота будуть битися об краї пасток, що з часом зруйнує підшипники в каретках та призведе до деформації всього полотна.

Зварювання каркаса та фіксація напрямної балки

Каркас відкатних воріт складається з двох контурів: зовнішньої силової рами та внутрішнього обрешетування. Для зовнішньої рами найчастіше використовують трубу 60х40 мм (для воріт до 4 м) або 80х40 мм (для більших отворів). Внутрішній каркас, до якого кріпиться профнастил або інший матеріал, зазвичай робиться з труби 20х20 мм. Таке поєднання забезпечує необхідну жорсткість при помірній вазі всієї конструкції.

Алгоритм складання рами:

• Підготовка металу. Очищення труб від іржі, знежирення та нарізка під кутом 45 градусів для кращої герметичності швів.
• Стикування з балкою. Напрямна рейка кладеться на рівну поверхню, і зверху на неї виставляється нижня труба рами.
• Прихоплювання. Зварювання виконується точково, щоб була можливість скоригувати геометрію перед фінальним проходом.
• Встановлення розкосів. Додавання діагональних елементів у противагу та основну частину для запобігання провисанню.

Найвідповідальніший етап — приварювання несучої балки до рами. Зварювальний шов не повинен бути суцільним, оскільки це призведе до термічної деформації (“поведе” метал). Зварку виконують прихватками по 2–3 см у шаховому порядку з кроком 25–30 см. Це дозволяє зберегти ідеальну лінійність балки, що є критичним для плавного ходу роликів усередині неї.

Після завершення зварювальних робіт усі шви ретельно зачищаються болгаркою. Місця прилягання труб бажано обробити автомобільним або спеціальним акриловим герметиком, щоб запобігти потраплянню вологи всередину каркаса та появі “рудих підтьоків” іржі після першої ж зими. Тільки після цього можна переходити до ґрунтування та фарбування конструкції якісною емаллю.

Монтаж роликових кареток та юстування

Встановлення роликів починається з їх розміщення на швелері. Каретки слід рознести якомога далі одна від одної (передня — біля краю проїзду, задня — у кінці швелера), щоб зменшити навантаження на підшипники. Для точного виставлення найкраще використовувати лазерний рівень або натягнуту нитку, що дозволяє вирівняти каретки в одній площині з напрямною лінією воріт.

Використання регулювальних опор (підставок) під роликові каретки значно полегшує процес монтажу, дозволяючи за допомогою болтів регулювати висоту полотна без використання зварювання при кожному міліметровому відхиленні.

Після встановлення воріт на ролики проводиться перевірка ходу. Стулка повинна рухатися від легкого поштовху руки і не зупинятися через тертя. Якщо відчувається опір, необхідно перевірити паралельність кареток. Будь-який перекіс призведе до швидкого руйнування обойм підшипників та сторонніх звуків при роботі. Коли ідеальне положення знайдене, регулювальні пластини або основи кареток остаточно приварюються до заставного швелера.

Горизонтальність ходу регулюється таким чином, щоб у закритому стані кінцевий ролик заходив у нижній уловлювач, піднімаючи край стулки на 3–5 мм. Це розвантажує задню роликову опору в той час, коли ворота більшість часу стоять закритими. Якщо цього не зробити, балка з часом може деформуватися під власною вагою, що призведе до неприємного стукоту під час кожного циклу відкриття.

Фіксація фурнітури для плавного закриття

Додаткові елементи фурнітури:

• Верхні ролики. Встановлюються на опорному стовпі; тримають ворота вертикально.
• Нижній уловлювач. Кріпиться так, щоб ворота заходили в нього з невеликим підйомом.
• Верхній уловлювач. Фіксує верхній кут воріт, не даючи їм гриміти від вітру.
• Гумові заглушки. Закривають торці балки від снігу, сміття та гніздування комах.

Монтаж верхніх підтримуючих роликів вимагає особливої уваги до зазорів. Між роликами та рамою воріт має бути люфт у 1–2 мм, щоб при температурному розширенні металу або невеликому обмерзанні стулку не заклинило. Якщо ворота обшиті профнастилом з обох боків, варто використовувати ролики з м’яким гумовим покриттям, які не залишають слідів на фарбі та працюють значно тихіше за пластикові аналоги.

Нижній уловлювач монтується в останню чергу, коли ворота вже повністю зібрані та обшиті. Він кріпиться до нагірного стовпа за допомогою зварювання або потужних саморізів. Важливо переконатися, що кінцевий ролик повністю заходить у пастку. Це забезпечує третю точку опори для конструкції, що є критично важливим для збереження геометрії воріт протягом тривалого терміну експлуатації в умовах постійних вітрових навантажень.

Заглушки балки запобігають накопиченню всередині профілю льоду взимку. Якщо сніг потрапить всередину і замерзне, ролики просто не зможуть рухатися, і автоматика вийде з ладу через перевантаження. Тому герметизація торців — це не просто декоративне питання, а вимога безпеки та працездатності всієї системи. Завжди перевіряйте щільність прилягання заглушок після кожного сезону.

Розрахунок кошторису на матеріали

Бюджет на виготовлення відкатних воріт складається з вартості металопрокату, комплекту фурнітури, обшивки та бетону. Найдорожчими позиціями є фурнітура та автоматика. Проте самостійне виготовлення дозволяє зекономити від 30% до 50% вартості у порівнянні із замовленням “під ключ” у спеціалізованих фірм, де значна частина ціни — це маржа за монтаж та транспортні витрати.

При виборі матеріалів варто звернути увагу на спеціальний Т-профіль, який поєднує в собі зовнішню раму та внутрішній бортик для кріплення обшивки. Його ціна вища за звичайні труби, проте він значно скорочує час на зварювання та мінімізує кількість швів, де потенційно може виникнути корозія. Для стандартних воріт із шириною прорізу 4 метри загальні витрати на матеріали без автоматики зазвичай вкладаються у суму близько 15 000–20 000 грн.

Автоматизація та прокладання комунікацій

Вибір автоматики базується на вазі воріт та інтенсивності їх використання. Для побутових цілей зазвичай обирають двигуни, розраховані на вагу, що вдвічі перевищує реальну вагу стулки. Це створює запас потужності для роботи в зимовий період, коли приводу доводиться долати опір снігу або замерзлого мастила. Популярні бренди можна знайти на спеціалізованих майданчиках, таких як https://www.google.com/search?q=vorota-life.com.ua або за оголошеннями на olx.ua.

Етапи підготовки до автоматизації:

1. Закладання гільз. Пластикові труби під дорогою для з’єднання фотоелементів на протилежних стовпах.
2. Живлення двигуна. Кабель ПВС або ВВГ відповідного перерізу (зазвичай 3х1.5 мм), виведений до місця встановлення приводу на швелері.
3. Монтаж зубчастої рейки. Вона кріпиться до напрямної балки (не до рами!) і передає зусилля від шестерні двигуна.
4. Встановлення кінцевих вимикачів. Магнітні датчики зупиняють двигун у крайніх положеннях.

Для українського клімату краще обирати магнітні кінцеві вимикачі. На відміну від механічних (з пружинкою), вони не замерзають і не спрацьовують помилково через налипання снігу на рейку. Також зверніть увагу на матеріал шестерень у редукторі: сталь або бронза служать набагато довше за силумін чи пластик, які часто зустрічаються у бюджетних моделях китайського походження.

Важливо забезпечити зазор у 1–2 мм між зубом шестерні приводу та зубчастою рейкою по всій довжині. Двигун не повинен “нести” на собі вагу воріт; його функція — лише штовхати стулку.

При підключенні фотоелементів та сигнальної лампи обов’язково використовуйте екрановані кабелі або прокладайте їх окремо від силових ліній, щоб уникнути наводок та збоїв у роботі плати керування. Правильно налаштована система автоматики не лише підвищує комфорт, а й служить додатковим замком, надійно фіксуючи ворота у закритому стані.

Чи варта самостійна реалізація витрачених зусиль?

Самостійне виготовлення відкатних воріт — це виклик, який вимагає навичок зварювальника, будівельника та електрика. Економія бюджету може бути значною, проте вона виправдана лише за умови суворого дотримання технології. Кожна помилка — від неправильно залитого фундаменту до криво привареної балки — призведе до того, що система працюватиме некоректно, швидко зношуючи дорогі комплектуючі. Якщо ви впевнені у своїх силах і готові приділити час ретельним замірам та акуратному зварюванню, результат перевершить очікування. Кінцевий успіх проєкту залежить від балансу між якістю обраної фурнітури та суворим дотриманням технологічних зазорів під час встановлення.
